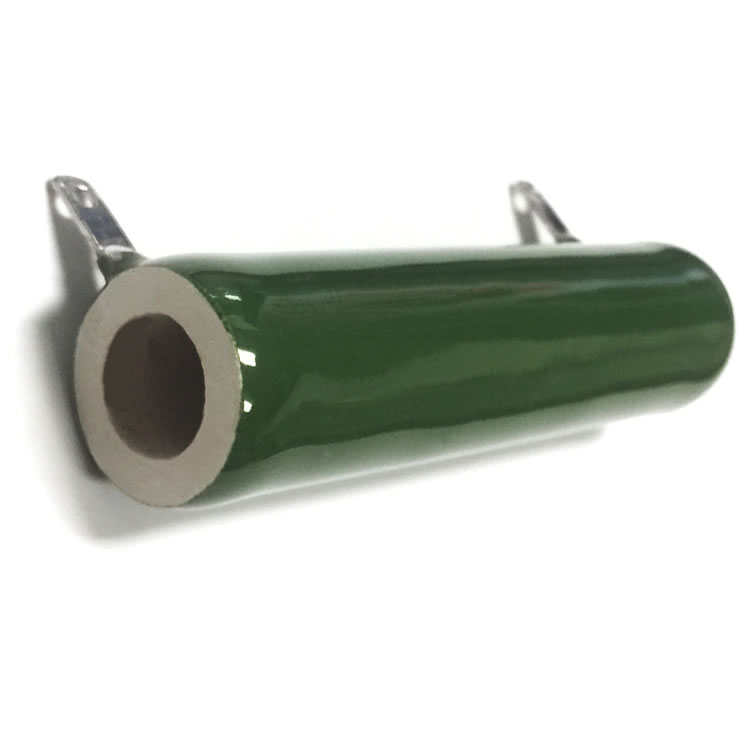

· 额定功率：8W
· 阻值范围：5.1～2K
· 最高精度：±5%
· 电阻技术：线绕电阻
· 封装材料：珐琅
· 封装方式：被釉
· 工作温度范围：-55℃～+155℃
· 外型尺寸：L=35mm W=14mm
应用领域：国防、军工、交通铁路、仪器仪表
■ 产品特点
1、电阻表面采用4次烧结被釉，使电阻丝得到有效保护，从而提高电阻的使用寿命。
2、采用军工级95瓷管，散热性能更好，使用寿命更长，不易损坏。
3、采用紫铜镀锡接线柱，可以和电阻丝紧密接触，导电效果更好，可以在[敏感词]环节减少电能损失。

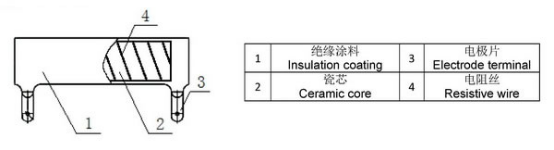

■ 结构图

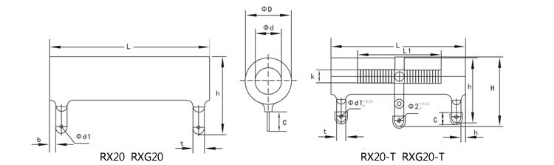

■ 规格尺寸和技术指标
◆ 规格尺寸尺寸单位：mm
|
型号 |
额定功率(W) |
外形尺寸(mm) |
重量(g) |
|||||||||||
|
L |
D |
d |
H |
h |
L1 |
K |
b |
t |
d1 |
C |
RX20 |
RX20-T |
||
|
RX20(T) |
8W |
35±1.5 |
14±2 |
5.5±0.5 |
- |
28.5±2.5 |
- |
- |
3.5±0.8 |
4.5 |
2 |
8±1.5 |
23 |
|
◆ 技术指标
|
型号 |
额定功率(W) |
阻值范围(Ω) |
精度 |
温度系数(PPM/℃) |
|
|
RX20 |
RX20-T |
||||
|
RX20(T) |
8W |
5.1～2K |
±5%，±10% |
±250 |
|
■ 降功耗曲线图
■ 客户选型例如：RX20 100W 10Ω ±5%,型号：RX20-100-10R-J；低电感，在型号中加入字母N，例如： N RX20-100-10R-J
|
RX20 |
100 |
10R |
J |
B |
|
代码 |
额定功率 |
阻值 |
精度 |
温度系数 |
|
RX20(T)系列 |
05=5W 10=10W 25=25W 100=100W 300=300W |
0R1=0.1Ω 0R22=0.22Ω 100R=100Ω |
J=±5% K=±10% |
L=±250PPM |
■ 电阻使用建议
◆电阻在使用电路中[敏感词]留1.5倍的功率余量，如电路中电压100V，电流0.01A，计算功率：P=100*0.01=1W，这时候电阻不能使用1W的，计算1*1.5=1.5W，没有1.5W的电阻故需用到2W的电阻。
