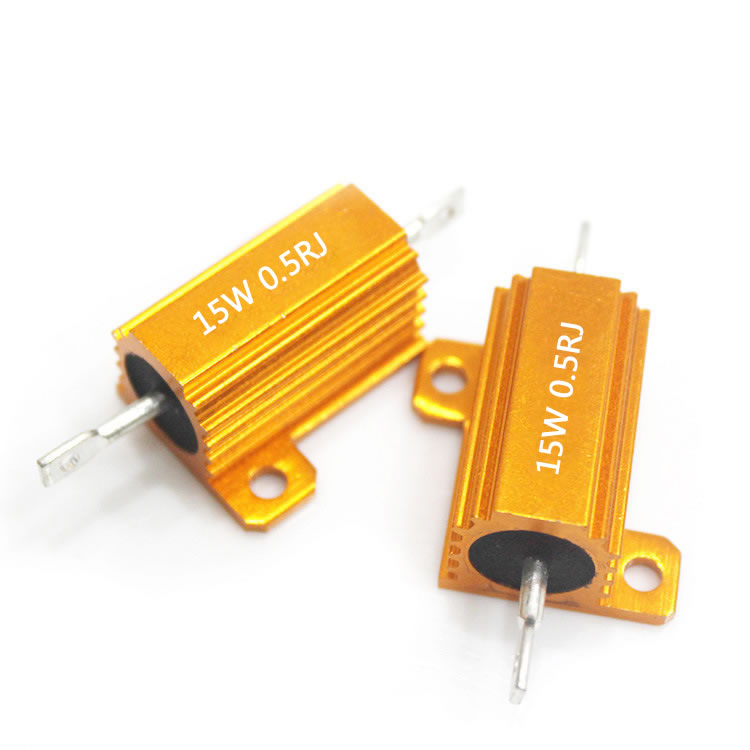

· 额定功率：15W
· 阻值范围：0.01～1.5K
· 最高精度：±1%
· 电阻技术：线绕电阻
· 封装材料：工业型6063铝材
· 封装方式：模压型，灌砂型
· 安装方式：螺丝固定
· 工作温度范围：-55℃～+275℃
· 外型尺寸：L=20mm W=11mm H=10.5mm（标准）
应用领域：变频器、工控设备、车灯
金[敏感词]铝壳电阻叫做金属铝壳电阻、 无感铝壳电阻、黄金铝壳电阻、LED铝壳电阻、[敏感词]铝壳电阻等。外壳采用铝合金制造,表面具有散热沟槽，具有体积小，功率大，耐高溫，过载能力强，耐气候性、高精度、高稳定、强构架特性，有利于机械保护，安装方便。
黄金铝壳电阻由于精度小，温度系数稳定，也是电流感测电阻，标准低电感电阻，高精密电阻器最理想的选择。
黄金铝壳电阻应用于汽车LED灯行业时，可为客户配套焊接高温线和不同型号及颜色夹套。
1、核心电阻芯部件采用绝缘耐高温陶瓷棒 作为电阻骨架，选用高级优质合金丝均匀绕 制，外加金属铝外壳，以高绝缘不燃性电子浆料或硅铜模压工艺进行灌封，使金属铝外壳与电阻核心部件紧密结合成一个坚实稳固的实体，不受外界空气 、振动和灰尘影响，具有很高的稳固性和热传导性。
2、铝外壳采用优质工业型6063铝材，并经过表面高温阳极处理，以达到更好的外观和更好的散热效果 。
3、引出端根据客户需要采用螺杆式或带孔端片或焊接高温导线，方便客户任意连接 。
■ 规格尺寸和技术指标
◆ 规格尺寸尺寸单位：mm
|
型号 |
25℃下额 |
外形尺寸(mm) |
重量(g) |
|||||||||||
|
电阻体(±1) |
标准散热板(铝) |
|||||||||||||
|
L1 |
L2 |
L3 |
W1 |
W2 |
W3 |
H1 |
H2 |
D1 |
D2 |
表面积 |
厚度 |
|||
|
RX24 |
15 |
20 |
14 |
10 |
16 |
21 |
11 |
5 |
10.5 |
2 |
2.5 |
415 |
1 |
6 |
*备注 重量仅供参考。
◆ 技术指标
|
型号 |
25℃下额定功率(W) |
阻值范围(Ω) |
误差(%) |
温度系数(PPM) |
耐电压 |
|
RX24 |
15 |
0.01～1.5K |
±5，±1 |
±250，±100 |
1000 |
*备注 a、黄金铝壳电阻需配套标准散热基板使用，且散热基板需大于规格尺寸中的表面积。
■ 额定功率递减图

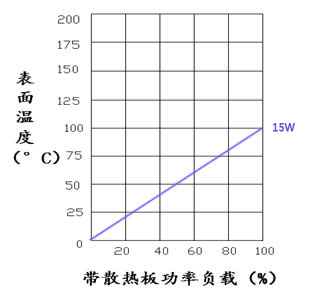

■ 表面温度上升图
■ 客户选型例如：RX24 50W 0.1Ω ±5% ,型号：RX24-50-0R1J-BB；低电感，在型号中加入字母N，例如： N RX24-50-0R1J
|
RX24 |
50 |
0R1 |
J |
B |
B |
|
代码 |
额定功率 |
阻值 |
精度 |
温度系数 |
引出端 |
|
RX24系列 RXG24系列 |
05=5W 10=10W 25=25W 100=100W 300=300W |
0R1=0.1Ω 0R22=0.22Ω 100R=100Ω |
F=±1% G=±2% H=±3% J=±5% K=±10% |
B=±200PPM K=±100PPM Y=±50PPM |
B=铁帽或螺丝 D=铜线 |
■ 电阻使用建议
◆电阻在使用电路中[敏感词]留1.5倍的功率余量，如电路中电压100V，电流0.01A，计算功率：P=100*0.01=1W，这时候电阻不能使用1W的，计算1*1.5=1.5W，没有1.5W的电阻故需用到2W的电阻。
