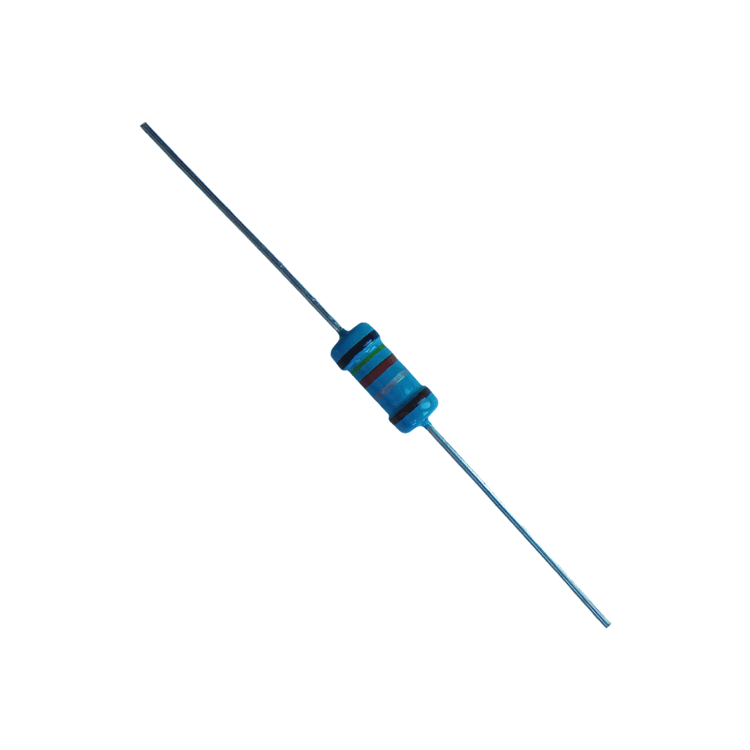

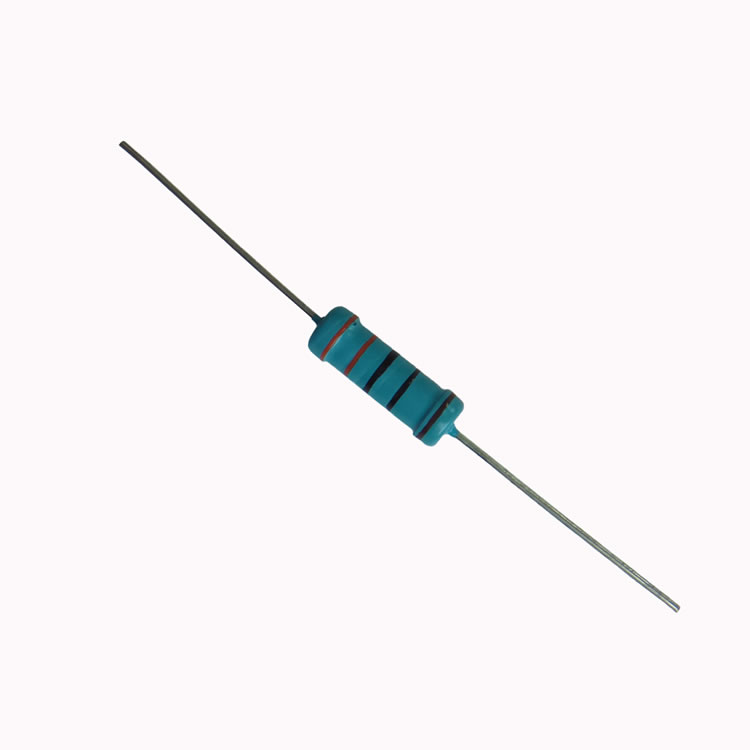

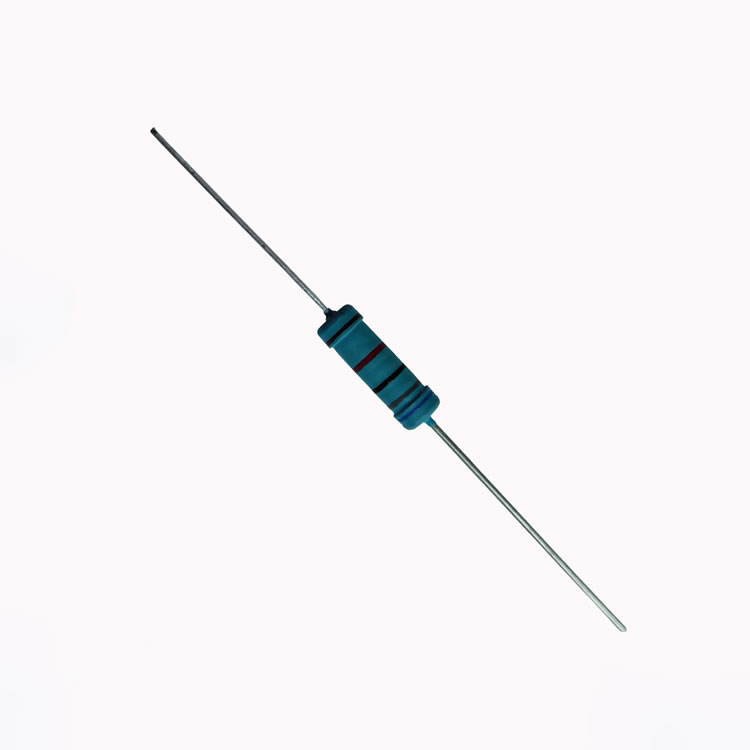

额定功率：2W
阻值范围：1Ω～10MΩ
最高精度：±0.1%
电阻技术：膜式电阻
封装材料：镍铬合金膜
封装方式：真空镀膜
安装方式：焊接安装
工作温度范围：-55～+125℃
外型尺寸：L=15mm D=5.5mm
应用领域：家电、通讯、仪器仪表
产品简介
主要特点
1、相对精密插件电阻和绕线电阻，它的外形小巧精美，如果是一些小体积的产品用上去会非常节省空间，上贴片机焊接的一致性好，效率高。
2、精度最高可做0.01%，温度系数[敏感词]可做到5PMM。
3、尺寸范围广，最小可做到0201，最大2512。
4、性价比高，比同规格圆柱状金属膜电阻便宜差不多1倍左右，有的规格甚至更多。
结构图
外型尺寸及主要技术指标
外型尺寸尺寸单位：mm
|
型号 |
外形尺寸(mm) |
|||
|
L |
D |
l |
d |
|
|
RJ17 |
15.0±1.0 |
5.5±0.5 |
27±2 |
0.75±0.05 |
主要技术指标
|
型号 |
额定功率(W) |
阻值范围(Ω) |
精度(%) |
元件极限电阻(V) |
耐电压(V) |
温度系数(PPM/℃) |
|
RJ17 |
2 |
1Ω～10MΩ |
±0.1% |
750 |
750 |
±100 |
降功耗曲线图
主要检验项目、试验方法及性能要求
|
检验项目 |
性能要求 |
试验方法 |
|
可焊性 |
浸润面积≥95% |
焊槽法 235±5℃，2s |
|
引出端强度 |
ΔR≤±(1%R+0.05Ω) |
10N，30s |
|
恒定湿热 |
ΔR≤±(5%R+0.1Ω) |
40±2℃，93±3%RH，1000h |
|
振动 |
ΔR≤±(1%R+0.05Ω) |
10～500Hz，0.75mmm or 98m/s2，6h |
|
耐焊接热 |
ΔR≤±(1%R+0.05Ω) |
260±5℃ 10±1s |
|
温度快速文化 |
ΔR≤±(1%R+0.05Ω) |
-55℃，30min/125℃，30min，5cycles |
|
70℃耐久性 |
ΔR≤±(5%R+0.1Ω) |
70±2℃，PR，1000h |
|
过载 |
ΔR≤±(1%R+0.05Ω) |
2.5 VR，5s |
客户选型例如：RJ 1/4W 20Ω ±5%,型号：RJ-14-20R-J
|
RJ |
14 |
20R |
J |
|
代码 |
额定功率 |
阻值 |
精度 |
|
RJ系列 |
13=1/6W 14/14S=1/4W 15/15S=1/2W 16/16S=1W 17/17S=2W |
0R1=0.1Ω 0R22=0.22Ω 100R=100Ω |
B=±0.1% |
