RJ13 金属膜电阻精密电阻-惠州市众佳电子有限公司

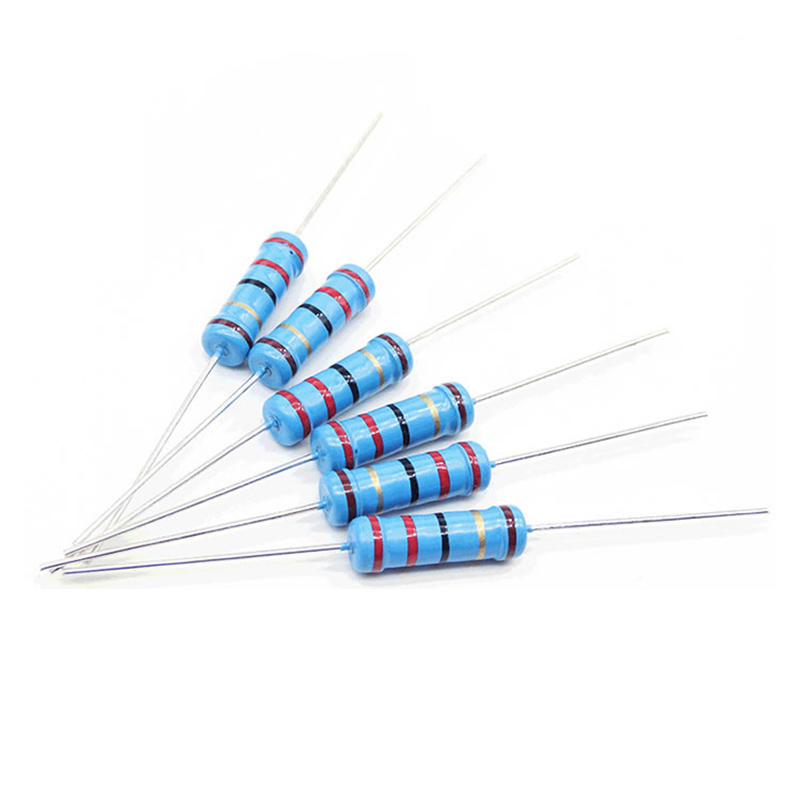

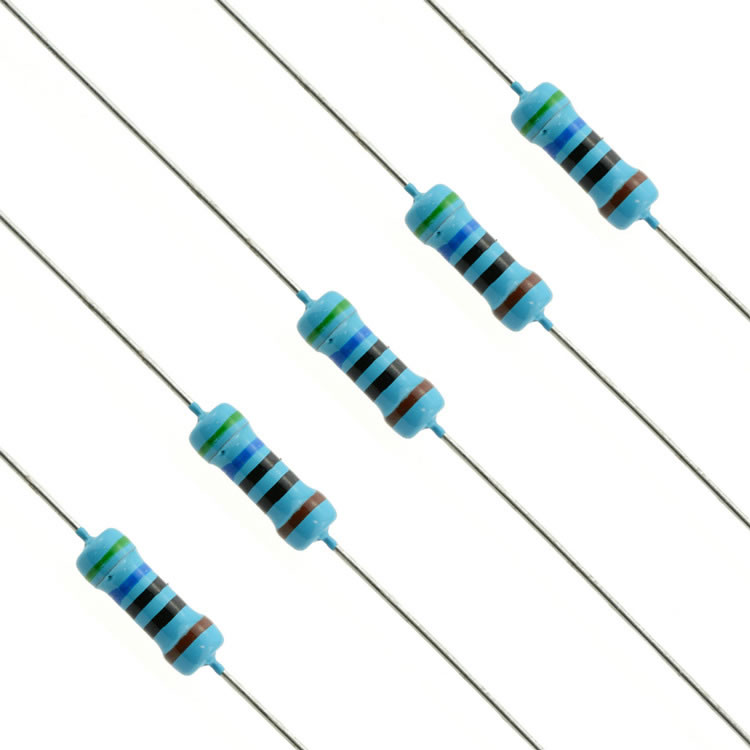

RJ13 金属膜电阻精密电阻

额定功率：1/6W
阻值范围：1Ω～10MΩ
最高精度：±0.1%
电阻技术：膜式电阻
封装材料：镍铬合金膜
封装方式：真空镀膜
安装方式：焊接安装
工作温度范围：-55～+125℃
外型尺寸：L=3.2mm D=1.8mm
应用领域：家电、通讯、仪器仪表

立即联系

产品简介

金属膜精密电阻它是采用高温真空镀膜技术将镍铬或类似的合金紧密附在瓷棒表面形成皮膜，经过切割调试阻值，以达到最终要求的精密阻值，然后加适当接头切割，并在其表面涂上环氧树脂密封保护而成的。由于它是引线式电阻，方便手工安装及维修，用在大部分家电、通讯、仪器仪表上。

主要特点

1、相对精密插件电阻和绕线电阻，它的外形小巧精美，如果是一些小体积的产品用上去会非常节省空间，上贴片机焊接的一致性好，效率高。
2、精度最高可做0.01%，温度系数[敏感词]可做到5PMM。
3、尺寸范围广，最小可做到0201，最大2512。
4、性价比高，比同规格圆柱状金属膜电阻便宜差不多1倍左右，有的规格甚至更多。

结构图

外型尺寸及主要技术指标

外型尺寸尺寸单位：mm

型号	L	D	l	d
RJ13	3.2±2	1.8±0.2	27±2	0.43±0.05

主要技术指标

型号	额定功率(W)	阻值范围(Ω)	精度(%)	元件极限电阻(V)	耐电压(V)	温度系数(PPM/℃)
RJ13	1/6	1Ω～10MΩ	±0.1% ±0.25% ±0.5% ±1% ±2% ±5%	200	250	±25 ±50 ±100

降功耗曲线图

主要检验项目、试验方法及性能要求

检验项目	性能要求	试验方法
可焊性	浸润面积≥95%	焊槽法 235±5℃，2s
引出端强度	ΔR≤±(1%R+0.05Ω)	10N，30s
恒定湿热	ΔR≤±(5%R+0.1Ω)	40±2℃，93±3%RH，1000h
振动	ΔR≤±(1%R+0.05Ω)	10～500Hz，0.75mmm or 98m/s2，6h
耐焊接热	ΔR≤±(1%R+0.05Ω)	260±5℃ 10±1s
温度快速文化	ΔR≤±(1%R+0.05Ω)	-55℃，30min/125℃，30min，5cycles
70℃耐久性	ΔR≤±(5%R+0.1Ω)	70±2℃，PR，1000h
过载	ΔR≤±(1%R+0.05Ω)	2.5 VR，5s

客户选型例如：RJ 1/4W 20Ω ±5%,型号：RJ-14-20R-J

20R

代码

额定功率

阻值

精度

RJ系列

13=1/6W

14/14S=1/4W

15/15S=1/2W

16/16S=1W

17/17S=2W

0R1=0.1Ω

0R22=0.22Ω

100R=100Ω

B=±0.1%
C=±0.25%
D=±0.5%
F=±1%
G=±2%
J=±5%

电阻使用建议

电阻在使用电路中[敏感词]留1.5倍的功率余量，如电路中电压100V，电流0.01A，计算功率P=100*0.01=1W，这时候电阻不能使用1W的，计算1*1.5=1.5W，没有1.5W的电阻故需用到2W的电阻。
电阻在使用过程中不能超过电阻的最高使用电压
