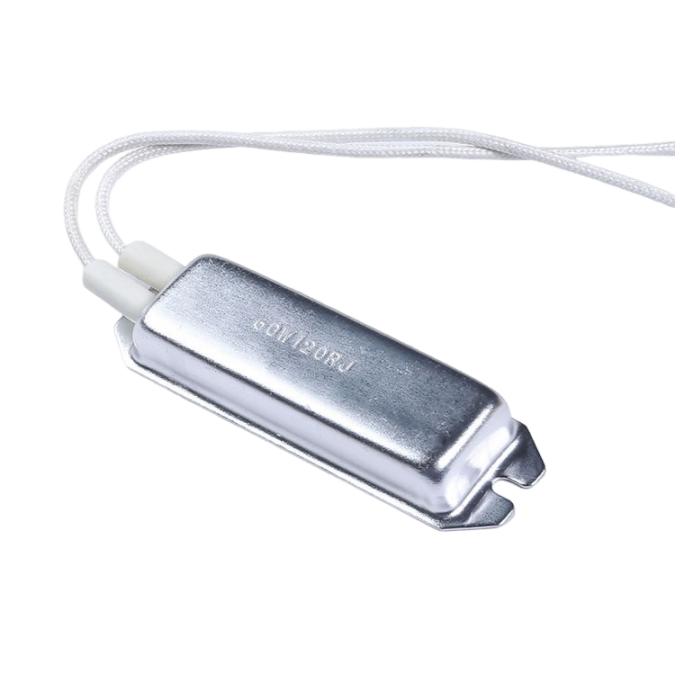

· 额定功率：60W
· 阻值范围：0.01～2700
· 最高精度：±5%
· 电阻技术：线绕电阻
· 封装材料：工业型6063铝材
· 封装方式：灌砂型
· 安装方式：螺丝固定
· 工作温度范围：-55℃～+275℃
· 外型尺寸：L=75mm W=30mm H=14mm
应用领域：电源设备、大型流水线设备
■ 产品特点
采用高散热铝外壳，高绝缘不燃性填充料灌封，极易散热；具有耐振动、耐气候性、长期稳定性；功率大、体积小、安装方便、外观美观。
■ 规格尺寸和技术指标
◆ 规格尺寸尺寸单位：mm
|
型号 |
25℃下额 |
外形尺寸(mm) |
||||||
|
L1±1.5 |
L2±1.5 |
L3±1.5 |
L4±0.5 |
B±1 |
H±1 |
D±0.5 |
||
|
RXC60 |
60 |
75 |
90 |
100 |
5.5 |
30 |
14 |
5.5 |
*备注：尺寸仅供参考，具体尺寸和选型需咨询
◆ 电气参数
|
型号 |
25℃下额定功率(W) |
阻值范围(Ω) |
精度偏差(±%) |
|
RXC60 |
60 |
0.1－2700 |
±5 |
■ 产品降功耗曲线图
■ 客户选型例如：RXC 60W 10Ω ±5% ,型号：RXC-60-10RJ-L；低电感，在型号中加入字母N，例如： N RXC-60-10RJ
|
RXC |
60 |
10R |
J |
L |
|
代码 |
额定功率 |
电阻值 |
精度 |
安装方式 |
|
RXC系列（船形铝壳） |
50=50W 100=100W |
0R1=0.1Ω 100R=100Ω |
F=±1% G=±2% H=±2% J=±5% K=±10% |
T＝端子 L＝引子 |
■ 电阻使用建议
◆电阻在使用电路中[敏感词]留1.5倍的功率余量，如电路中电压100V，电流0.01A，计算功率：P=100*0.01=1W，这时候电阻不能使用1W的，计算1*1.5=1.5W，没有1.5W的电阻故需用到2W的电阻。
